2.55 × 2.65 mOuverture finaleXIXᵉ siècleImmeuble parisienIPE + 2 UPEPortique métallique

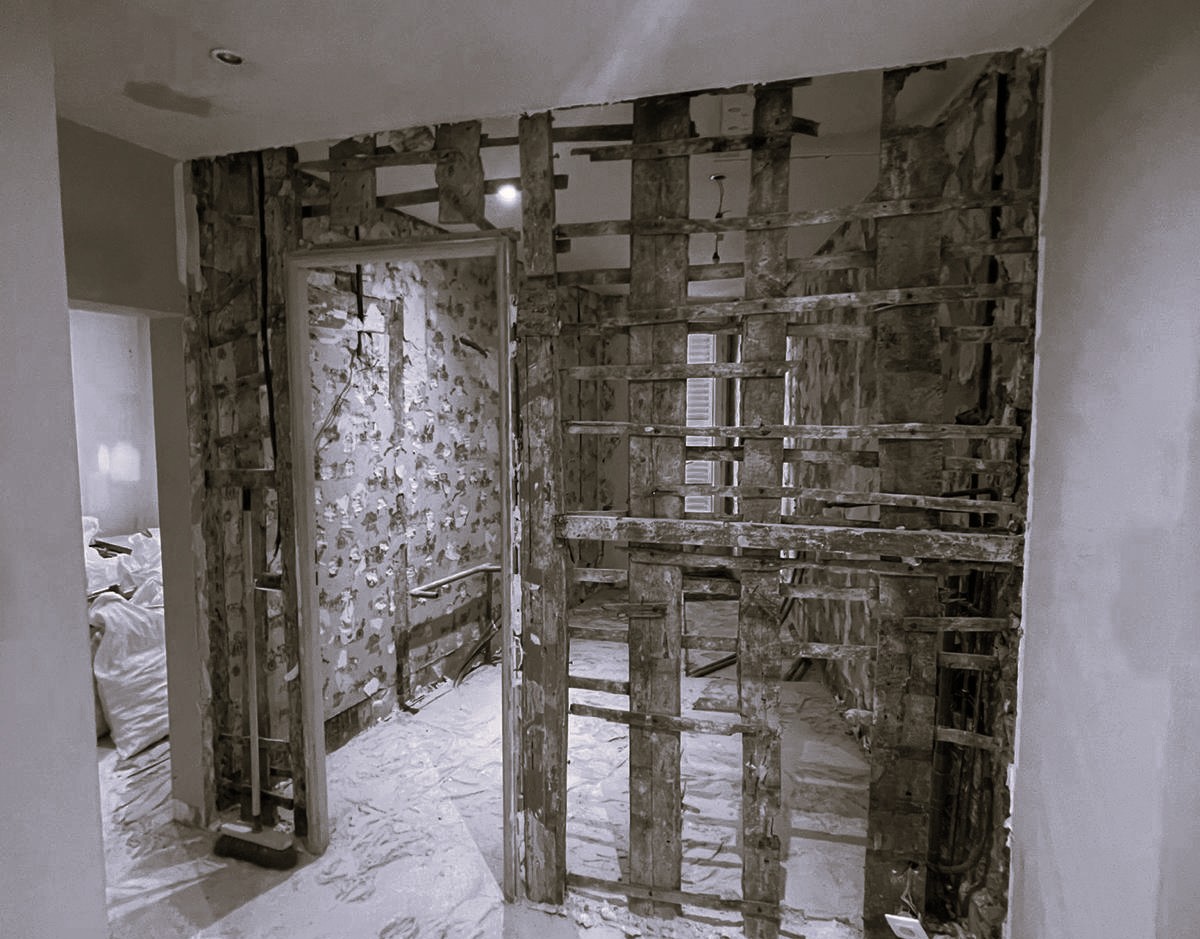

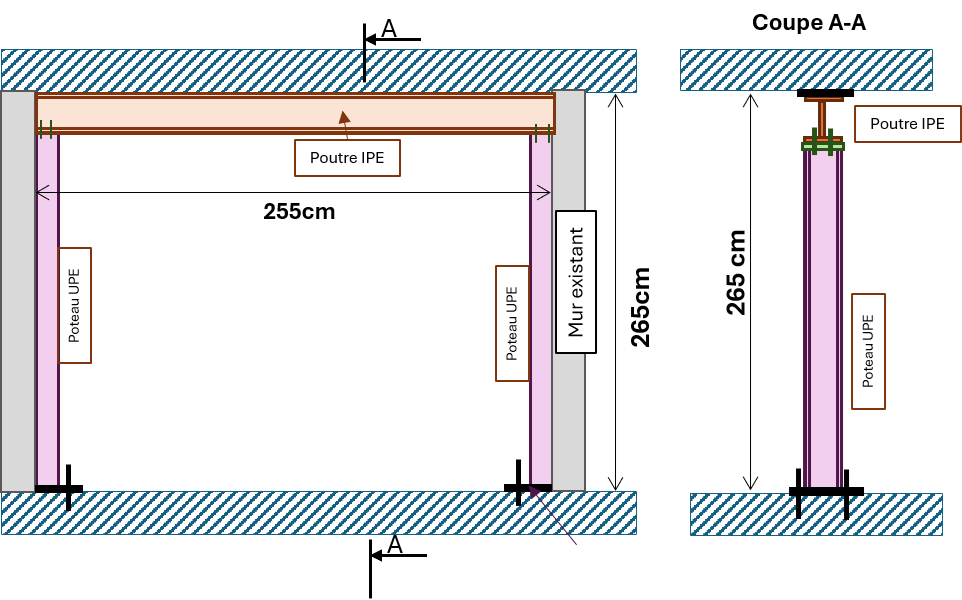

La demandeLe client souhaitait supprimer le mur qui séparait son dégagement de son séjour, pour gagner en lumière et en volume.Avant de toucher à quoi que ce soit, la question à trancher était simple : le mur est-il non porteur, semi-porteur ou porteur ?L’immeuble datait du XIXᵉ siècle et aucun plan de structure n’existait.Ce que nous avons trouvéAprès curage complet et sondages, le mur s’est révélé être une simple ossature de montants en bois de 8 cm d’épaisseur, remplie de plâtre : sur le papier, une cloison.La réalité : une poutre du plancher passe juste au-dessus, et sur un bâtiment de deux siècles, les planchers se déforment. Une partie des montants a pu reprendre une part des charges avec le temps.Conclusion : mur semi-porteur.La solutionUn portique métallique reprend ces charges et les redescend proprement dans le plancher bas : une poutre en tête de l’ouverture, deux poteaux de part et d’autre, posés sur des platines et calés au mortier pour être réellement mis en charge.Dimensions de l’ouverture : 2.55 × 2.65 m.Le mur après curage : une ossature bois, sans contreventement.Ouverture 2.55 × 2.65 m — poutre IPE en tête, poteaux UPE sur platines.Le portique métallique projeté sur le mur : poutre IPE et poteaux UPE sur platines.
Bureau d’études structure à Paris 16ᵉ — ouverture de mur porteur avec portique métallique (poutre IPE, poteaux UPE, platines). Diagnostic, note de calcul aux Eurocodes et plans d’exécution pour immeuble parisien du XIXᵉ siècle.
